TP-Link TL-WR842N路由器端口转发(虚拟服务器)设置

本文介绍了TP-Link TL-WR842N路由器虚拟服务器(端口转发)设置方法,虚拟服务器又叫做端口转发、端口映射;主要是用来把Internet上的用户访问路由器WAN口的请求,转发到内网中的一台特定电脑上面。

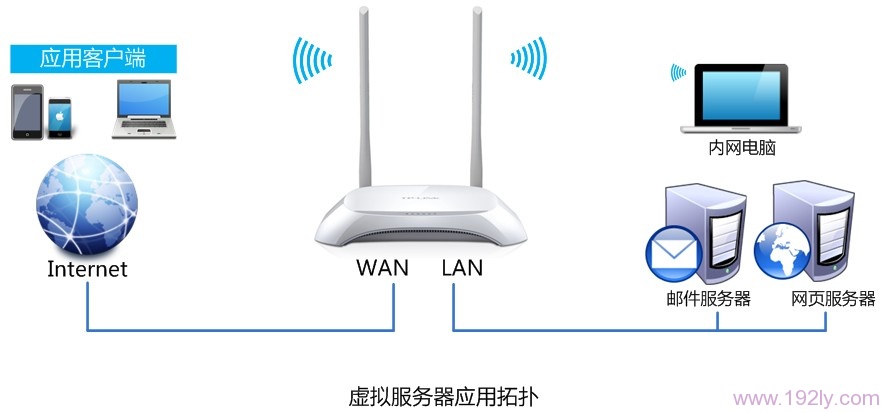

TL-WR842N路由器端口转发拓扑

实例应用

某小型公司,采用TP-Link TL-WR842N路由器接入到互联网,公司局域网中架构了一台邮件服务器、一台WEB网页服务器。

正常情况下Internet上的用户是不能够直接访问局域网中的邮件服务器和WEB网页服务器的;但是可以在TL-WR842N路由器上设置虚拟服务器(端口转发)来实现。

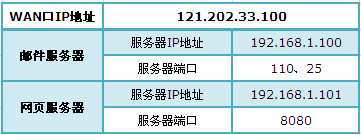

TL-WR842N路由器端口转发需求分析

一:设置电脑IP地址

在设置端口转发之前,需要先按照上面需求分析的信息,把局域网中邮件服务器、WEB网页服务器的IP地址,手动设置为192.168.1.100、192.168.1.101.如下图所示:。如果不会设置,阅读文章:电脑静态(固定​)IP地址设置方法

电脑设置固定IP地址

二:设置虚拟服务器

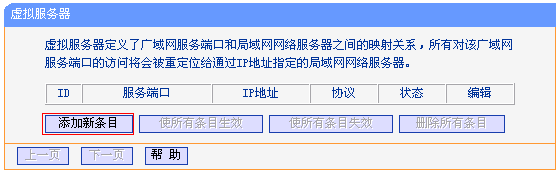

1、在TL-WDR6300路由器的设置界面,点击“转发规则”——>“虚拟服务器”——>然后点击“添加新条目”

TL-WR842N路由器上添加端口转发规则

2、添加邮件服务器规则

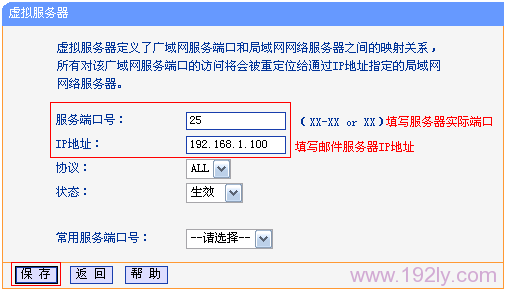

(1)、发送邮件端口映射规则:“外部端口好”填写:25——>“内部端口号”填写:25——>“IP地址”填写:192.168.1.100——>“保存”

TL-WR842N路由器上添加邮件转发规则1

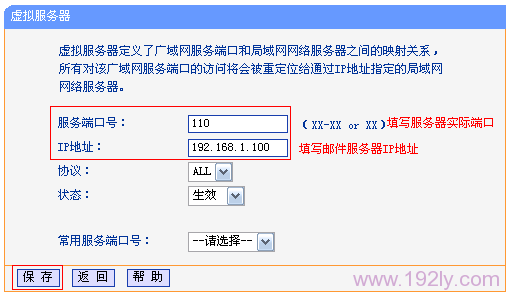

(2)、接收邮件端口映射规则:“外部端口好”填写:110——>“内部端口号”填写:110——>“IP地址”填写:192.168.1.100——>“保存”

TL-WR842N路由器上添加邮件转发规则2

3、添加网页服务器规则

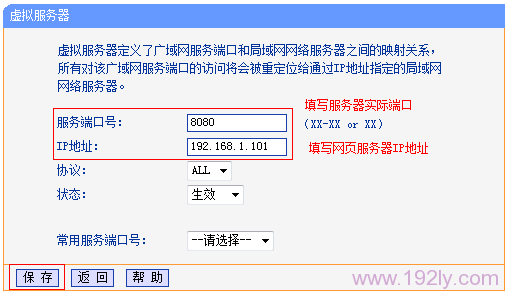

“外部端口好”填写:8080——>“内部端口号”填写:80——>“IP地址”填写:192.168.1.101——>“保存”

TL-WR842N路由器上添加WEB网页服务器端口转发规则

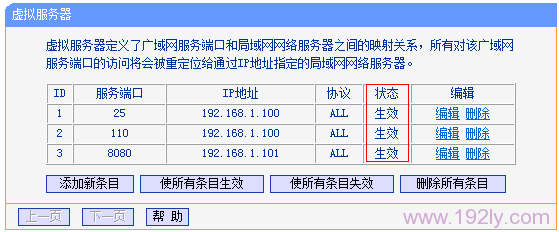

4、检查规则是否生效:点击点击“转发规则”——>“虚拟服务器”,查看刚才添加的规则状态。

查看TL-WR842N路由器上的端口转发规则

三、验证虚拟服务器设置

Internet中的客户端通过邮件客户端软件访问121.202.33.100,即可访问到邮件服务器。通过浏览器访问网页服务器,访问形式如下:

Internet上访问公司内网网页服务器

注意问题:

1、具体的访问形式以实际服务器要求为准。

2、如果您的宽带并非静态IP地址,可以在“动态DNS”中申请域名账号并在路由器中登录该
账号,登录后使用您的域名和开放的端口号访问服务器。

四、总结:

1、首先,用户应该弄清楚所以映射的端口号,不同的程序、服务所使用的端口号是不一样的,端口号一定要正确。

2、把局域网中对应的程序、服务所在的电脑设置为固定(静态)IP。

3、在TL-WR842N路由器的设置界面,设置虚拟服务器。
